Biennvenue à bord de Magellan, le seul intégré radio-amateur bi-lingue pour ATARI FALCON 030. Magellan est un intégré de transmission numérique unique qui propose en un seul logiciel tous les modules suivants :


  Émission, réception, décodage et didacticiel MORSE
  Émission, réception et décodage RTTY Baudot, ASCII 7 et 8 bits
  Émission, réception et décodage AMTOR F.E.C
  Émission, réception et décodage tonalités DTMF
  Émission, réception et décodage SSTV tous modes
  Gestion d'un manipulateur MORSE branché sur port parallèle
  Oscilloscope analogique et numérique
  Analyseur de spectre par transformée de Fourrier
  Générateur de fréquences et fréquence-mètre
  Messagerie vocale interrogeable à distance par tonalités DTMF
  Balise paramétrable (classe d'émission, vitesse, délai et message)
  "Perroquet" (répéteur)
  Effets numériques : Echo et Réverbération
  VOX (commutation en émission automatique au son de la voix)
  Transpondeur (relais par pilotage de deux éméteurs/récepteurs)
  5 filtres DSP paramétrables dont un éditable graphiquement
  Gestion de ROS-mètre avec affichage des mesures à l'écran
  Gestion de GPS
  Et bien d'autres surprises...



Magellan ne fonctionne que sur ATARI FALCON 030 car il utilise les spécificités hardware de cette machine, notamment le D.S.P (Digital Signal Processor) et les convertisseurs analogique/numérique 16 bits stéréo qui échantillonnent le son à 50 Khz. Un disque dur est recommandé mais n'est cependant pas nécessaire. Quand à la mémoire disponible, 4 MO suffisent pour faire tourner le programme car Magellan utilise le "Direct to Disk" pour les modules gourmants en mémoire comme la messagerie par exemple. Magellan nécessite une résolution minimale de 640x480 points avec au moins 256 couleurs afin d'afficher correctement toutes les fonctionnalités du spectroscope et de l'oscilloscope ainsi que les images SSTV. Cependant, il s'accommode très bien des résolutions étendues qui offrent un confort appréciable.



Magellan a été testé sur carte accélératrice CENTurbo 1 et 2 avec succès (gestion de la Fast-RAM, communication en mode Handshaking entre le DSP et le 68030, vecteurs d'interruption IRQ du DSP non utilisés car non cablés sur la CT2, allocation mémoire audio en ST-RAM pour garantir l'accès au DMA). Magellan fonctionne également sous NVDI et MAGIC! pour lequel quelques modifications ont été apportées sur l'interface GEM afin que la version multitache reste cohérente avec la version monotache.


	La gestion du matériel radio-amateur se fait via le port parallèle et les entrées/sorties audio du FALCON.
Le port imprimante est utilisé pour détecter les impulsions en provenance du manipulateur MORSE et pour commuter les transceivers en émission.
	Dans le cas où une imprimante est connectée à votre ordinateur, il sera nécessaire de s'équiper d'un switch pour basculer d'un périphérique à l'autre.

Les informations numériques sont envoyées via la sortie son du FALCON et la réception des données se fait sur les entrées audio. Là encore, si ces ports sont utilisés pour une liaison avec la chaîne Hi-Fi, le branchement d'un micro ou autre, il faudra faire l'acquisition de "doubleurs" afin de ne pas monopoliser ces connecteurs dont Magellan a besoin pour fonctionner.

Quant à l'électronique nécessaire au pilotage du matériel, elle se résume à un condensateur et une résistance pour le passage en émission des transceivers et une diode pour protéger le port parallèle d'un éventuel court-circuit sur le manipulateur MORSE, le D.S.P se chargeant du reste...

Magellan est capable de gérer deux transceivers via le port parallèle du falcon. Là encore, le fer à souder ne sera pas trop sollicité puisque c'est le logiciel qui s'occupe de tout ! Au total, une diode, deux condensateurs et trois résistances sont nécessaires pour connecter deux transceivers et un manipulateur MORSE.



L'un des atouts majeurs de Magellan est sa messagerie vocale interrogeable et télécommandable à distance par tonalités DTMF comme l'est la majeure partie du logiciel. Ici, nous avons reproduit le concept utilisé pour les portables GSM que nous avons adaptés aux appareils de radiocommunication amateurs et professionnels. Vous pouvez donc laisser des messages, les consulter et les effacer à distance grâce aux tonalités DTMF comme avec un portable GSM sauf que dans le cas de Magellan, les communications sont gratuites sur les bandes UHF ILS, CB, Talky Walky lesquelles peuvent être mises à contribution pour la messagerie.

Magellan archive tous les messages et renvoit un accusé de réception sous forme d'un message vocal ou par tonalités DTMF selon votre choix. Magellan gère également les portables radioamateurs YAESU qui disposent d'un affichage alphanumérique pour transmettre ses informations. Cette particularité permet donc d'envoyer à une station un message alphanumérique comme c'est le cas sur les messagers de poche et téléphones portables.

Magellan peut être également utilisé comme un répondeur et offre la possibilité de laisser un "mémo" que vos interlocuteurs pourront consulter à distance.

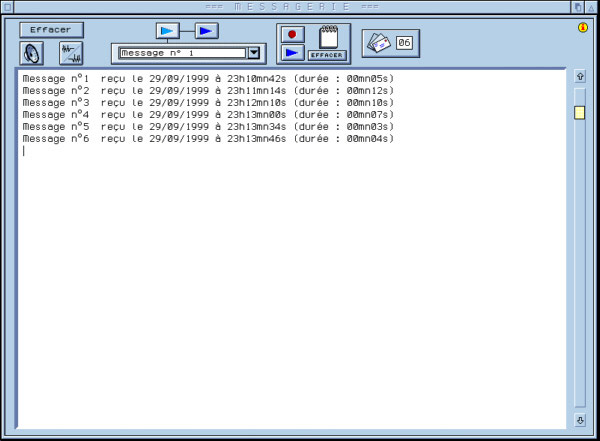

La fenêtre "MESSAGERIE" de Magelan se présente comme ceci...

Comme l'ensemble des modules du logiciel, la présentation est claire, soignée, conviviale et pratique à l'utilisation. Le contenu de cette fenêtre est mis à jour automatiquement lors des opérations d'archivage ou d'effacement même lorsque celles-ci sont effectuées à distance.



La lecture des messages peut s'effectuer de deux façons. Soit l'utilisateur écoute la totalité des messages de façon séquentielle, soit il accède directement au message qui l'intéresse en le sélectionnant au moyen d'une liste déroulante. L'archivage des messages permet en effet de guider le choix des messages à écouter en fonction de leur date, heure et durée. L'effacement des messages est géré de la même façon : il peut être total ou sélectif à l'aide de cette même liste déroulante.



Magellan est capable d'utiliser la mémoire disponible (RAM) ou le disque dur de votre ordinateur pour stocker les messages. Lorsqu'un message est en cours d'enregistrement, une barre de progression apparaît et vous informe du déroulement de la capture.

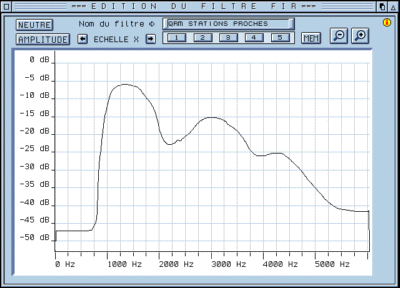

Magellan incorpore un vrai filtre D.S.P paramétrable et éditable graphiquement à la souris. L'utilisateur dispose ici d'un outil unique qui se révèle d'une souplesse jamais égalée avec lequel il peut créer une infinité de filtres adaptés aux conditons de trafic  sans cesse fluctuantes. Le déplacement sur l'échelle des abscisses permet  d'élaborer le filtre sur la plage de fréquences de son choix. Il est possible de mémoriser cinq courbes avec pour chacune un intitulé pour rappeler la nature du filtre. Magellan permet également d'initialiser le tracé avec une courbe neutre. Ce filtre éditable peut être ajusté à l'aide de la fréquence d'échantillonnage que l'on peut sélectionner dans la boite à onglet ci dessous. Une fonction spéciale permet également d'adapter les proportions de la courbe à la fréquence d'échantillonnage pour laquelle vous optez. Ainsi, vous pouvez adapter en temps réel votre graphique à ce paramètre que vous pouvez changer au cours de l'élaboration du filtre.

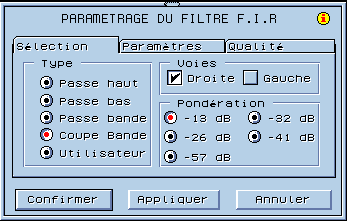

Magellan est donc doté d'un éventail de filtres pré programmés qu'il vous est loisir de paramétrer à votre convenance (fréquences, efficacité et type du filtre...). La boite de dialogue ci-contre permet de faire ces réglages très simplement. Elle peut être appelée dans la fenêtre d'édition du filtre par un simple clic sur le bouton droit de la souris ce qui permet d'avoir à porté de main tous les outils nécessaires pour construire un filtre optimal. C'est dans cette optique qu'a été développé le spectroscope qui permet de déterminer la source des parasites et autres perturbations à éliminer.

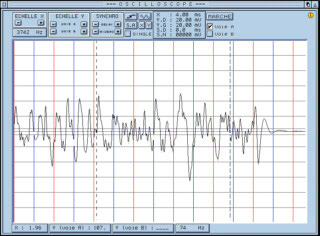

Magellan incorpore un vrai oscilloscope analogique et numérique qui n'a rien à envier aux outils professionnels si ce n'est la fréquence d'échantillonage qui se trouve limitée par le hardware du Falcon 030 à 50 Khz ce qui est, malgré tout, amplement suffisant pour le champ d'application du logiciel.

L'Oscilloscope de Magellan gère deux sources sonores qui peuvent provenir de deux transceivers différents, l'un connecté sur la voie de droite, l'autre sur la voie gauche du connecteur stéréo du Falcon. L'échelle des abscisses et des ordonnées sont ajustables en fonction du signal à analyser. L'oscilloscope intègre également un fréquence-mètre et permet de faire un capture ponctuelle ou continue du signal. On peut régler la synchronisation (niveau, délai et voie), opter pour un front ascendant ou descendant... Deux barres en pointillés que peut déplacer l'utilisateur permettent de déterminer la fréquence du signal se trouvant dans l'intervalle des ces dernières. Un outil simple, convivial et performant qui vient compléter l'eventail des outils dont dispose Magellan pour en faire un intégré complet pouvant couvrir d'autres besoins que ceux du radioamateurisme.

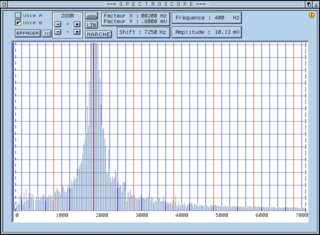

Magellan incorpore un vrai spectroscope qui n'a rien à envier aux outils professionnels si ce n'est la fréquence d'échantillonage qui se trouve limitée par le hardware du Falcon 030 à 50 Khz ce qui est, malgré tout, amplement suffisant pour le champ d'application du logiciel.

L'analyseur de spectre de Magellan gère deux sources sonores qui peuvent provenir de deux transceivers différents, l'un connecté sur la voie de droite, l'autre sur la voie gauche du connecteur stéréo du Falcon. L'échelle des abscisses et des ordonnées sont ajustables en fonction du spectre à analyser qui peut être affiché sous la forme d'une courbe ou de barres sur un axe linéaire ou logarythmique.

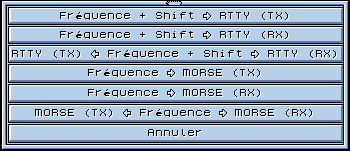

Cet outil peut s'avérer très utile pour certains modules du logiciel comme la réception MORSE ou RTTY. En effet, lorsque l'on ne connait pas les fréquences utilisées par l'interlocuteur, un menu contextuel accessible par le bouton droit de la souris permet de placer les valeus pointées par le curseur directement dans les paramètres de chaque module pour la réception et l'émission.



La réception et l'émission MORSE sont entièrement paramétrables. Comme le montre l'image ci-contre, le module repose sur le choix précis de la fréquence des tonalités. Il est en effet très facile de déterminer cette fréquence à l'aide de l'outil SPECTROSCOPE intégré au logiciel. La vitesse est paramétrable en nombre de mots par minute mais Magellan est aussi en mesure de déterminer automatiquement la vitesse de la station émétrice !

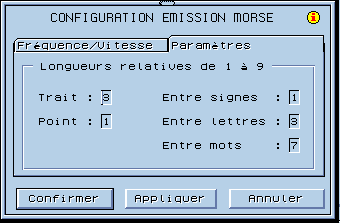

Pour la transmission, comme la réception, Magellan permet un réglage très fin des paramètres du MORSE grâce à la définition des longueurs relatives entre chaque signe.

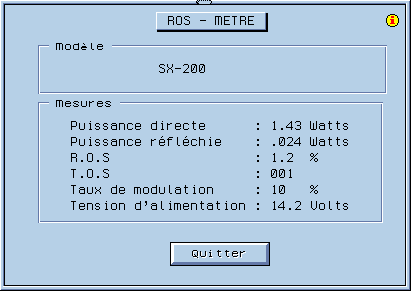

Le logiciel intègre un module qui permet de gérer le R.O.S-mètre de votre choix. Magellan peut donc récupérer la puissance directe et  réfléchie ainsi que d'autres paramètres que lui communique le R.O.S-mètre de votre transceiver pour calculer le R.O.S, le T.O.S, le taux de modulation et la tension d'alimentation. Le logiciel est donc en mesure d'effectuer les mesures nécessaires avant de commuter les transceivers en émission ce qui permet de les préserver si le R.O.S atteint un seuil critique. Ce module est donc un complément qui peut s'avérer très utile au pilotage à distance d'une station Magellan dans la mesure où il en assure la sécurité en préservant vos appareils.

Image de la Terre photographiée le 17 Février 2001 par le satellite NOAA à 17h45 (Temps universel) acquise  et  reexpédiée   par  la  station  de  Boston  (USA)   à  21h51  (T.U)   et  reçue  à  la   Ciotat (BdR, près de Marseille) directement des USA en SSTV (mode WEFAX FM) avec MAGELLAN.
